1 引言

积跬步以至千里，积怠情以至深渊。

本文将介绍在Netgear R6220路由器上进行基于OpenVswitch的openflow实验。路由器是刷了编译了OpenvSwitch的OpenWRT固件的，具体可参考刷机教程。本文主要以R6220为例介绍从刷机到配置 OpenvSwitch交换机的整个过程。

2 Netgear R6220刷机

  • 收到原厂Netgear R6220路由器后，用一根网线接上笔记本网口和路由器LAN口。
  • 打开浏览器，输入192.168.1.1，进入路由器原厂管理界面，设置好路由器的管理密码。
  • 在浏览器中输入网址http://192.168.1.1/setup.cgi?todo=debug，并回车，开启路由器的telnet功能。
  • Windows系统下打开本地命令提示符（其他系统也可以），输入telnet 192.168.1.1，终端登录路由器，用户名为admin，密码为上边设置的。
  • 进入后，将带有编译好的固件（编译了OpenVSwitch的OpenWRT固件，可以到我的云盘中提取，链接：https://pan.baidu.com/s/1Y3tq0nsxfi5_wX7FO4xXCw ，提取码：ew7d）的U盘插入路由器USB口。

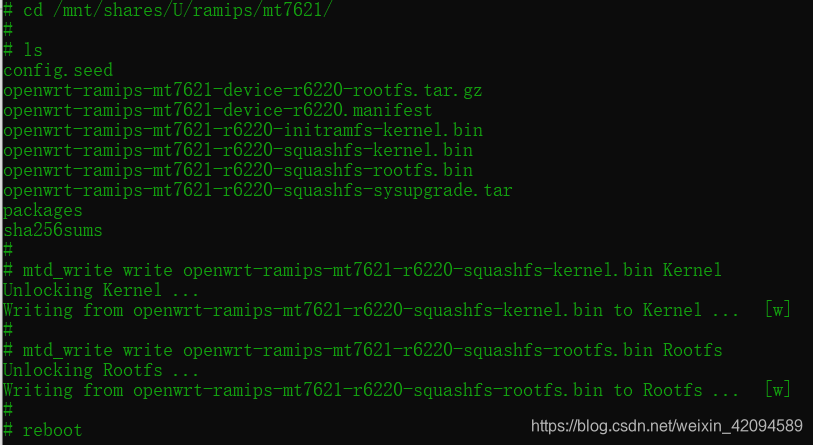

  • 而后，进入…./ramips/mt7621，开始刷入固件，操作步骤如下截图所示。
    在这里插入图片描述

NT：一定要先刷kernel，再刷rootfs。同时在刷固件过程中一定不要插拔网线，否则变砖！！

  • 刷完固件重启路由器，耐心等待重新获取得到网卡信息，首先重新以网页方式登录路由器新固件OpenWRT的管理界面（方法为在网页中输入192.168.1.1），进入网页后，只设置密码而不做其他多余操作（例如进入网络接口界面，因为一旦进入就会默认生成一次配置，会与之后的终端配置造成冲突），否则影响最终的配置，导致路由器变砖。
  • 紧接着，ssh进入OprnWRT系统，用户名为root，密码为上一步设置的密码。
  • 进入/etc/config下配置network文件和wireless文件，文件的配置需要根据物理设备的网卡信息进行正确配置，因此首先摸清Netgear R6220的网络配置信息尤为关键，否则将导致路由器变砖，或者无法配置好网桥信息。以下部分，第3节主要介绍物理设备网络信息，第4节主要介绍具体的network文件和wireless文件配置，第5节主要介绍针对第4节的配置信息进行的网桥搭建过程。

NT：刷机变砖请参考本人博客Netgear救砖教程。

3 Netgear R6220网络配置信息介绍

在这里插入图片描述
在这里插入图片描述

4 Netgear R6220路由器的网络文件配置

4.1 network文件配置

关于配置文件中的配置代码对应功能介绍，请参考本人博客SDN(二)，本人对于network文件的配置如下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
# 本地回环地址
config interface 'loopback'
        option ifname 'lo'
        option proto 'static'
        option ipaddr '127.0.0.1'
        option netmask '255.0.0.0'

config globals 'globals'
        option ula_prefix 'fd22:7199:e878::/48'

# 划分lan口
config interface 'lan'  # 将LAN1配置成内网地址
        option type 'bridge'
        option ifname 'eth0.3'
        option proto 'static'
        option ipaddr '192.168.3.1'
        option netmask '255.255.255.0'
        option ip6assign '60'

config device 'lan_dev'
        option name 'eth0.3'
        option macaddr '8c:3b:ad:e4:5a:b1'

config interface 'wan_controller'  # wan口配置成控制器地址，该IP地址为运行控制器的主机的网关IP地址
        option ifname 'eth0.4'
        option proto 'static'
        option ipaddr '10.12.34.248'  # 必须与LAN口在不同网段
        option netmask '255.255.255.0'

config device 'wan_dev'
        option name 'eth0.4'
        option macaddr '8c:3b:ad:e4:5a:b0'

config interface 'wan6'
        option ifname 'eth0.4'
        option proto 'dhcpv6'

config interface 'lan2'   # 其余LAN口不分配IP地址，作为openflow端口，供OpenVswitch中网桥的端口映射
        option ifname 'eth0.2'
        option proto 'static'

config interface 'lan3'
        option ifname 'eth0.1'
        option proto 'static'

config interface 'lan4'
        option ifname 'eth0.0'
        option proto 'static'

config switch  # swith，用于R6220的四个LAN口的IP映射
        option name 'switch0'
        option reset '1'
        option enable_vlan '1'

config switch_vlan  # 划分vlan
        option device 'switch0'
        option vlan '0'
        option ports '0 6t'

config switch_vlan
        option device 'switch0'
        option vlan '1'
        option ports '1 6t'

config switch_vlan
        option device 'switch0'
        option vlan '2'
        option ports '2 6t'

config switch_vlan
        option device 'switch0'
        option vlan '3'
        option ports '3 6t'

config switch_vlan
        option device 'switch0'
        option vlan '4'
        option ports '4 6t'

配置完成后，输入/etc/init.d/network restart进行网络重启。

4.2 wireless文件配置

在配置好network后，可参照如下代码进行无线设置（也可以进入网页，直接针对无线进行可视化配置），关于Neatgear中的wireless文件本人配置如下，此时无线和LAN1分配在了同一个网段，因此wifi连接路由器也可以进入内网配置。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
config wifi-device 'radio0'
        option type 'mac80211'
        option channel '11'
        option hwmode '11g'
        option path 'pci0000:00/0000:00:01.0/0000:02:00.0'
        option htmode 'HT20'
        option country '00'
        option legacy_rates '1'

config wifi-iface 'default_radio0'
        option device 'radio0'
        option network 'lan'  # 当要将wlan0配置成无线接口时，不需要分配网段
        option mode 'ap'
        option encryption 'none'
        option ssid 'OpenWrt2_0'
        option ifname wlan0  # 这个wifi接口名称的设置相当重要，需要作为ovs中网桥设置的接口

config wifi-device 'radio1'
        option type 'mac80211'
        option channel '36'
        option hwmode '11a'
        option path 'pci0000:00/0000:00:00.0/0000:01:00.0'
        option htmode 'VHT80'
        option country '00'
        option legacy_rates '1'

config wifi-iface 'default_radio1'
        option device 'radio1'
        option mode 'ap'
        option encryption 'none'
        option ssid 'OpenWrt2_1'
        option ifname wlan1  # 这个wifi接口名称的设置相当重要，需要作为ovs中网桥设置的接口

配置完成后，再次输入/etc/init.d/network restart进行网络重启。

5 Netgear R6220中OpenVswitch的网桥创建及配置

针对network中的配置，网桥的对应配置如下:

1
2
3
4
5
6
7
8
9
10
ovs-vsctl add-br br0  # 创建网桥
ovs-vsctl set-fail-mode br0 secure|standalone # 网桥默认模式为standlone，这里将其设置成secure模式
# standlone: 若OVS交换机超过3次无法正常连接到OpenFlow控制器，OVS交换机会自己负责建立流表，与常见的L2交换机类似进行工作。一旦网络连接恢复，OVS会再次切换到使用控制器进行流表管理；
# secure: 在该模式下，若OVS无法正常连接到OPenFlow控制器，OVS会不停的尝试与控制器重新建立连接，而不会自己负责建立流表。
ovs-vsctl add-port br0 eth0.0 -- set Interface eth0.0 ofport_request=4  # 添加端口，并固定端口编号为4，否则每次随机生成。
ovs-vsctl add-port br0 eth0.1 -- set Interface eth0.1 ofport_request=3  # 由于eth0.3已配置成OpenWRT内网接入地址，因此无法添加eth0.3
ovs-vsctl add-port br0 eth0.2 -- set Interface eth0.2 ofport_request=2
ovs-vsctl add-port br0 wlan0 -- set Interface wlan0 ofport_request=5   #添加2.4G频段无线接口
ovs-vsctl add-port br0 wlan1 -- set Interface wlan1 ofport_request=6  #添加5.0G频段无线接口
ovs-vsctl set-controller br0 tcp:10.12.34.180:6653 tcp:10.12.34.180:6654 #  添加多控制器，该IP地址为运行控制器的主机的IP地址

在对网桥进行以上配置后，为运行控制器的主机添加对应网络配置（IP为10.0.30.1/24，网关为10.0.30.254），并运行控制器代码。Netgear R6220路由器即可连接上该控制器。

此外，其他关于网桥的相关操作如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
ovs-vsctl show  # 查看网桥状态

ovs-vsctl del-br br0  # 删除网桥
# datapath类型分为netdev和system两种类型
# netdev类型：dpdk用户态数据通过；system类型：对应linux内核数据通路
#
ovs-vsctl set bridge br0 datapath_type=netdev  #　设置datapath类型
ovs-vsctl get bridge br0 datapath_type  # 查看datapath type
ovs-vsctl set bridge br0 other_config:datapath-id=新dpid  # 修改交换机dpid
ovs-vsctl get bridge br0 datapath-id　　# 查看datapath　id

ovs-vsctl del-controller br0 # 删除控制器
ovs-vsctl set-controller br0 tcp:1.2.3.4:6633 # 设置single controller
# 查询 Controller 设定，如果有成功连到 controller 则会显示 is_connected:true, 反之未连上
ovs-vsctl list controller  # 查看控制器列表
ovs-vsctl del-fail-mode br0  # 移除fail-mode
ovs-vsctl get-fail-mode br0  # 查询fail-mode

# in-band模式下，控制器与OVS交换机连接的网口既可以有控制流量，又可以有数据流量。
# out-of-band模式下，控制器与OVS交换机连接的网口只有控制流量。
# OpenvSwitch不仅仅是一个OpenFlow Switch，它的流表组成除了of流表外，还有其他一些（隐藏）流表。这些隐藏流表默认交换机和控制器在同一网络中（in-band），因此要保证两者互通,要关闭默认的inband。
ovs-vsctl get controller br0 connection-mode  # 查询连接模式
ovs-vsctl set controller br0 connection-mode=out-of-band　　# 设置br0连接模式为out-of-band
ovs-vsctl set controller br0 connection-mode=in-band　　# 设置br0连接模式为in-band

ovs-vsctl list-br  # 查看有哪些桥
ovs-vsctl list bridge br0  # 查看网桥的配置信息
ovs-vsctl list-ports br0  # 查看桥中有哪些ports
ovs-vsctl list port br0 eth0.0  # 查看网桥段端口配置信息

# stp协议：防止网桥网络中的冗余链路形成环路工作
ovs-vsctl get bridge br0 stp_enable  # 查看ovs交换机是否开启stp协议
ovs-vsctl set bridge br0 stp_enable=true  # 设置交换机开启stp协议

ovs-vsctl get Interface eth0.0 ofport  # 获取网络接口的OpenFlow编号
ovs-vsctl set Interface eth0 type=internal  # 设置 port 为 internal

# 设置可选项
ovs-vsctl set Interface eth0.0 options:link_speed=1G
ovs-vsctl remove Interface eth0.0 options link_speed

# 设置fail模式，支持standalone或者secure
ovs-vsctl del-fail-mode br0
ovs-vsctl set-fail-mode br0 secure
ovs-vsctl get-fail-mode br0

# 关于OpenFlow version
ovs-vsctl set bridge br0 protocols=OpenFlow12,OpenFlow13
ovs-vsctl clear bridge br0 protocols

ovs-ofctl dump-flows br0  # 查看网桥流表信息
ovs-ofctl del-flows br0  # 删除网桥流表
ovs-ofctl show br0   # 查看网桥各端口流表状态信息
vs-vsctl get Interface br0 ofport  # 获得br0网络接口的OpenFlow编号

OpenVSwitch中常见的port类型介绍：

  1. netdev: 通用网卡设备包括物理网卡以及虚拟网卡
    接收：网卡收到报文后回直接通过OpenvSwitch接收函数处理，不会再走传统内核协议栈；
    发送：OpenvSwitch中的一条flow指定从网卡port发出时通过该网卡设备发送。

  2. internal: OpenvSwitch创建的一种虚拟网卡设备
    接收：OpenvSwitch所在主机通过internal设备网卡发送的报文(协议栈路由查找通过internal设备发送)，就进入OpenvSwitch接收处理函数.。报文送入OpenvSwitch处理；
    发送：OpenvSwitch中的一条flow指定从internal port发出时，该报文被重新注入内核协议栈， 标记为从internal网卡接收。

  3. gre device: L2 gre tunnel设备
    接收：协议栈收到gre报文后，传递给L4层解析gre header, 然后传递给OpenvSwitch接收处理函数；
    发送：OpenvSwitch中的一条flow指定从gre设备发送, 报文会根据flow规则加上gre header和ip header，查找路由发送
